喷漆废气工程净化方案

文章来源:蓝龙环境 作者:蓝龙环境 浏览量:0 发布时间:2018-08-06 15:12:01
喷漆废气工程净化方案

  什么是喷漆废气净化方案呢?喷漆废气净化方案我们也可叫喷漆废气处理方案,下面我们一起来看一下,喷漆废气净化方案是怎么样的。

  一、喷漆废气净化方案主要污染物:

  1、漆雾

  2、挥发性有机废气

  二、喷漆废气净化方案污染物的形成及危害性:

  漆雾:液态油漆在气压作用下形成的雾化粉尘颗粒物,呈粘稠状,极易吸附在所接触的人或物体上,而且还是潜在的致癌物质,对整个大气环境造成污染。

  挥发性有机废气:有机溶剂,主要为三苯(苯、甲苯、二甲苯)是用来稀释油漆以达到物件表面光滑美观的目的,但有机溶剂极易挥发,不能长时间随油漆附着於物件表面,在喷涂及晾干过程将全部释放出来,从而形成有机废气,其特点为无色、极具刺激性,随空气的流动而扩散於大气中,能通过人体呼吸或直接作用人体,对人体的呼吸系统、血液、心肺、肝脏、黏膜、眼睛、神经等造成伤害,也会通过皮肤直接伤害人们。

  三、喷漆废气净化方案设计依据:

  (1)、遵循《中华人民共和国环境保护法》;

  (2)、遵循《大气污染物综合排放标准》;

  (3)、遵循《大气污染物控制工程》;

  (4)、遵循《通风与空气调节工程》;

  (5)、遵循《工业管道工程施工及验收规范》;

  (6)、依据现场环境及参考厂方要求;

  (7)、依据以往工作经验及参考国内外同类厂家资料;

  (8)、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》;

  (9)、电气工程采用国家级设计规范与标准:

  1)、GBJ54-83《低压配电装置及线路设计规范》

  2)、GBJ50034-93《工业企业照明设计规范》

  3)、GBJ50055-93《通用用电设备配电规范》

  四、喷漆废气净化方案设计原则:

  (1)、环保设备运行时对正常生产不造成影响;

  (2)、喷漆废气净化方案设计科学、布局合理、运行稳定、环保节能;

  (3)、废气处理工程投资省,废气处理设备管理、维护方便,运行费用低;

  (4)、不出现抽排风过大或不及,不出现漏风、漏水等现象;

  (5)、保证污染物经治理后达标排放,不产生二次污染;

  (6)、喷漆废气处理工艺先进,兼顾长远发展。

  五、喷漆废气净化方案设计范围:

  (1)、厂方原有外排风管之后的所有废气处理设施设备;

  (2)、整套废气处理设备的工艺选择及设计编写说明;

  (3)、标准与非标准设备制造与设备造型;

  (4)、环保工程设施、设备的制作、安装、调试及验收;

  (5)、全部工程电器设计及工程造价估算;

  六、喷漆废气净化方案设计目标:

  喷漆废气经废气处理后,污染物排放达到广东省《家具制造行业挥发性有机化合物排放标准》DB 44/814-2010第二时段排放标准;

  苯外排浓度低于1mg/m3

  甲苯与二甲苯外排浓度低于20mg/m3

  总VOCs外排浓度低于 30 mg/m3

  二甲苯排放速率不得超过1.0kg/h。

  七、喷漆废气净化方案处理工艺:

  现阶段针对有机废气的处理方法主要有:隔离法、燃烧法、吸收法、冷凝法、等离子低温催化氧化法、吸附法。

  隔离法:是通过特种过滤材料,置放於废气外排过程,经机械隔离,从而达到废气处理效果。

  优点:对漆雾治理效率高,无技术要求,操作简单。

  缺点:不能有效去除有机物。

  燃烧法:利用加热高温的方法,将有机废气直接燃烧处理,以达到废气净化的目的。

  优点:净化效率高,可达95%以上。

  缺点:需要大量热能,需要消耗大量能源,也易在高温下生成NOX等造成二次污染。

  吸收法:利用吸收液与废气相互接触,使废气中的有害物质溶入吸收液中,从而使废气得以净化。吸收液另行处理。

  优点:废气处理塔投资小,运行费用低,操作简单。

  缺点:处理效率低,不稳定,净化效率不高,约为50%,难於达到相关环保要求,有二次污染。

  冷凝法:通过冷凝降温,当温度低于有害物质的凝结点时,气态的有害物质转化为液态,从空气中分离出来,从而废气净化。

  优点:运行稳定,净化效率高。

  缺点:投资较大,对环境及操作人员要求较高,且能耗过大,运行费用高。

  等离子低温催化氧化法:等离子体是物质存在的除固态、液态、气态之外的第四种状态,具有宏观度内的电中性与高导电性。等离子体中含有大量的活性电子、离子、激发态粒子和光子等。这些活性粒子和气体分子碰掸的结果,产生大量的强氧化性自由基O·、OH·、HO2 和氧化性很强的O3;有机物分子受到高能电子碰撞,被激发及原子健断裂而形成小碎片基团或原子;O·、OH·、HO2、O3等与激发原子、有机物分子、基团、自由基等反应,最终使有机物分子氧化降解为CO、CO2和HO2。

  优点:废气处理环保设备广泛适用性,适合于处理低浓度(〈1~1000ppm〉)、剧毒剧臭的有害气体,弥补了其他技术无法处理的空白。以及操作简单。

  缺点:单独的低温等离子体技术在处理有害气体时还是有其欠缺的地方,如不能完全彻底地把有害气体转化为无害气体,副产物较多;且在氧等离子体下产生大量的臭氧;能耗较高;脱除效率较低等。

  吸附法:利用多孔性的活性炭、硅澡土、无烟煤等分子级的大表面剩余能,将有机气体分子吸附到其表面,从而达到废气净化。

  优点:活性炭吸附塔处理效率高(活性炭吸附可达99%以上),适用广泛,操作简单,投资费用低。

  缺点:系统风压损失大,使得能耗较高,吸附剂的饱和点难掌握,吸附剂容量有限,运行费用较高。

  八、喷漆废气净化方案工艺选定:

  综上所述,各种喷漆废气处理方法均有优缺点,一个优秀的喷漆废气处理工艺必需是集众所长,避其所短,必需高效、实用、低能耗、易操作。

  实践证明,单独采用任何一种有机废气处理方法都不能达到高效废气处理目标,因此喷漆废气净化方案选用组合式二级除尘,从而达到最佳、高效喷漆废气处理效果。

  根据喷漆废气的特点及环保要求,拟采用旋流板塔+活性炭吸附工艺进行综合有机废气处理。

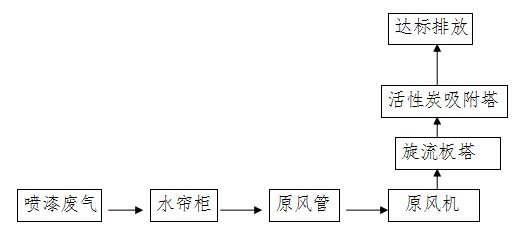

  九、喷漆废气净化方案流程框图:

喷漆废气净化方案流程框图

  十、喷漆废气净化方案工艺说明:

  废气产生于喷漆过程中,液态漆油在气压作用下形成雾化粉尘颗粒物及挥发三苯等有机危害物,浓度较高,粒径较小,绝大部分在10μm以下,喷漆废气经过水帘柜清洗后,对漆雾起到很好的清洗降解作用,经湿式旋流板塔进一步清洗处理后,再进入活性碳吸附床,有机气体在床内被活性炭吸附,净化气体由外排风管高空排放。

  喷漆废气净化方案净化效率可达95%以上,大大改善了大气环境。

  十一、喷漆废气净化方案喷漆废气处理设备:

  1、湿式旋流板塔除尘器设备在湿法除尘中技术较先进,在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著,应用也非常广泛,较喷淋及其它湿法工艺除尘效果更好,湿式旋流板塔净化后气体湿度含量更低。既清除95%以上的漆尘,又保证气体湿度含量低,滤水简单。确保下一工序活性炭的使用效率及延长使用周期,从而降低成本。

  2、活性炭吸附塔

  十二、喷漆废气净化方案活性炭:

  蜂窝状活性炭是具有大比表面积,微孔结构,高附容量,高表面活性炭的产品,在空气污染治理领域中普遍应用,选用蜂窝状活性炭吸附法即废气与具有大表面的多孔性的活性炭接触,废气中的污染物被吸附,使其与气体混合物分离而起到废气处理作用。

  查有关资料,苯分子的临界直径为6.8A0,甲苯分子的临界直径为6.7 A0,参照同行业的经验,该活性炭对甲苯的吸附率取30%。

  十三、喷漆废气净化方案活性炭饱和期确定:

  为方便操作,活性炭饱和期限定为一个月,按每天8小时工作制,减去4个星期天,则总时间为208小时。

  喷漆废气净化方案我们还可以称之为喷漆废气治理方案,有机废气处理欢迎来电 17702688710 蓝龙环境咨询!
